Wie unterscheidet sich der Koaxialdraht aus Schaumstoff und Dielektrikum von dem Koaxialdraht aus Massivdielektrikum?

Als erfahrener Lieferant von Koaxialkabeln habe ich die Entwicklung der Koaxialkabeltechnologie aus erster Hand miterlebt. Unter den verschiedenen verfügbaren Typen stechen die Koaxialdrähte mit Schaumdielektrikum und Feststoffdielektrikum als zwei unterschiedliche Kategorien hervor, jede mit ihren eigenen Eigenschaften und Anwendungen. In diesem Blogbeitrag werde ich mich mit den Unterschieden zwischen diesen beiden Arten von Koaxialkabeln befassen und deren Aufbau, Leistung und Eignung für verschiedene Verwendungszwecke untersuchen.

Konstruktion

Der grundlegendste Unterschied zwischen Schaumstoff-Dielektrikum- und Feststoff-Dielektrikum-Koaxialdrähten liegt in ihrem dielektrischen Material. Das Dielektrikum ist die Isolierschicht, die in einem Koaxialkabel den Innenleiter vom Außenleiter trennt.

• Massiv-dielektrischer Koaxialdraht: Bei einem Koaxialdraht mit festem Dielektrikum ist das Dielektrikum ein durchgehendes, festes Material, das typischerweise aus Polyethylen (PE) oder ähnlichen Kunststoffen besteht. Diese solide Konstruktion sorgt für eine gleichmäßige und stabile Isolierschicht, die dazu beiträgt, die Integrität des über das Kabel übertragenen elektrischen Signals aufrechtzuerhalten. Kabel mit festem Dielektrikum sind für ihre Haltbarkeit und Widerstandsfähigkeit gegen physische Beschädigungen bekannt, was sie zu einer beliebten Wahl für Anwendungen macht, bei denen das Kabel Biege-, Zug- oder anderen Belastungen ausgesetzt sein kann.

• Schaumdielektrischer Koaxialdraht: Schaumstoff-Dielektrikum-Koaxialdrähte verwenden dagegen ein geschäumtes Dielektrikum. Dies entsteht typischerweise durch das Einbringen von Gasblasen in das Polyethylen während des Herstellungsprozesses, was zu einer leichten, porösen Struktur führt. Das Vorhandensein von Luftblasen im Dielektrikum verringert dessen Dielektrizitätskonstante, was wiederum die elektrische Leistung des Kabels verbessert. Kabel mit Schaumstoffdielektrikum sind im Allgemeinen flexibler als Kabel mit Volldielektrikum, was die Installation in engen Räumen oder um Ecken erleichtert.

Elektrische Leistung

Die Konstruktion des dielektrischen Materials hat einen erheblichen Einfluss auf die elektrische Leistung von Koaxialkabeln. Hier sind einige wichtige Leistungsfaktoren, die Sie berücksichtigen sollten:

• Dämpfung: Unter Dämpfung versteht man den Verlust der Signalstärke auf dem Weg durch das Kabel. Koaxialkabel mit Schaumdielektrikum haben im Allgemeinen eine geringere Dämpfung als Kabel mit massivem Dielektrikum, insbesondere bei höheren Frequenzen. Dies liegt daran, dass durch das Vorhandensein von Luftblasen im Schaumdielektrikum die Kapazität des Kabels verringert wird, was wiederum den Signalverlust verringert. Daher werden Schaumstoff-Dielektrikum-Kabel häufig für Anwendungen bevorzugt, die eine Signalübertragung über große Entfernungen oder einen Hochfrequenzbetrieb erfordern, wie z. B. Kabelfernsehen (CATV), Breitband-Internet und drahtlose Kommunikationssysteme.

• Ausbreitungsgeschwindigkeit (VOP): Die Ausbreitungsgeschwindigkeit ist die Geschwindigkeit, mit der sich ein elektrisches Signal durch das Kabel ausbreitet, ausgedrückt als Prozentsatz der Lichtgeschwindigkeit im Vakuum. Koaxialdrähte mit Schaumdielektrikum haben aufgrund ihrer niedrigeren Dielektrizitätskonstante typischerweise einen höheren VOP als Kabel mit massivem Dielektrikum. Dies bedeutet, dass Signale schneller durch dielektrische Schaumkabel übertragen werden, was zu einer geringeren Signalverzögerung führt. Bei Anwendungen, bei denen das Timing entscheidend ist, wie z. B. Hochgeschwindigkeits-Datenübertragung oder digitales Video, kann ein höherer VOP von Vorteil sein.

• Impedanz: Die Impedanz ist ein Maß für den Widerstand gegen den Stromfluss in einem Stromkreis. Koaxialkabel sind so konzipiert, dass sie eine bestimmte charakteristische Impedanz haben, typischerweise 50 Ohm oder 75 Ohm, um der Impedanz der Geräte zu entsprechen, an die sie angeschlossen sind. Sowohl Schaumstoff-Dielektrikum- als auch Feststoff-Dielektrikum-Koaxialdrähte können so hergestellt werden, dass sie eine spezifische Impedanz haben, aber die niedrigere Dielektrizitätskonstante des Schaumstoff-Dielektrikums kann es einfacher machen, eine präzise Impedanzanpassung zu erreichen, insbesondere bei höheren Frequenzen.

Physikalische Eigenschaften

Zusätzlich zu ihrer elektrischen Leistung unterscheiden sich Schaum-Dielektrikum- und Feststoff-Dielektrikum-Koaxialdrähte auch in ihren physikalischen Eigenschaften:

• Flexibilität: Koaxialkabel mit Schaumdielektrikum sind aufgrund ihrer leichten und porösen dielektrischen Struktur im Allgemeinen flexibler als Kabel mit massivem Dielektrikum. Dies erleichtert die Installation in engen Räumen oder um Ecken herum und verringert das Risiko einer Kabelbeschädigung während der Installation. Kabel mit festem Dielektrikum sind zwar weniger flexibel, aber robuster und können mehr physischen Belastungen standhalten, ohne zu brechen oder ihre elektrische Leistung zu verlieren.

• Durchmesser und Gewicht: Koaxialkabel mit Schaumstoffdielektrikum sind typischerweise leichter und haben einen kleineren Durchmesser als Kabel mit massivem Dielektrikum und den gleichen Impedanz- und Leistungsspezifikationen. Dies kann bei Anwendungen von Vorteil sein, bei denen der Platz begrenzt ist oder das Gewicht eine Rolle spielt, beispielsweise in der Luft- und Raumfahrt oder im Automobilbereich.

• Feuchtigkeitsbeständigkeit: Koaxialkabel mit massivem Dielektrikum sind im Allgemeinen feuchtigkeitsbeständiger als Kabel mit Schaumdielektrikum. Das feste dielektrische Material bietet eine wirksamere Barriere gegen das Eindringen von Wasser und kann so Korrosion und Schäden an den Kabelleitern verhindern. In Umgebungen im Freien oder in Umgebungen mit hoher Luftfeuchtigkeit sind Kabel mit festem Dielektrikum möglicherweise die bessere Wahl, um eine langfristige Zuverlässigkeit zu gewährleisten.

Anwendungen

Aufgrund der Unterschiede in Konstruktion, elektrischer Leistung und physikalischen Eigenschaften zwischen Koaxialdrähten mit Schaumdielektrikum und Feststoffdielektrikum eignen sie sich für verschiedene Anwendungen:

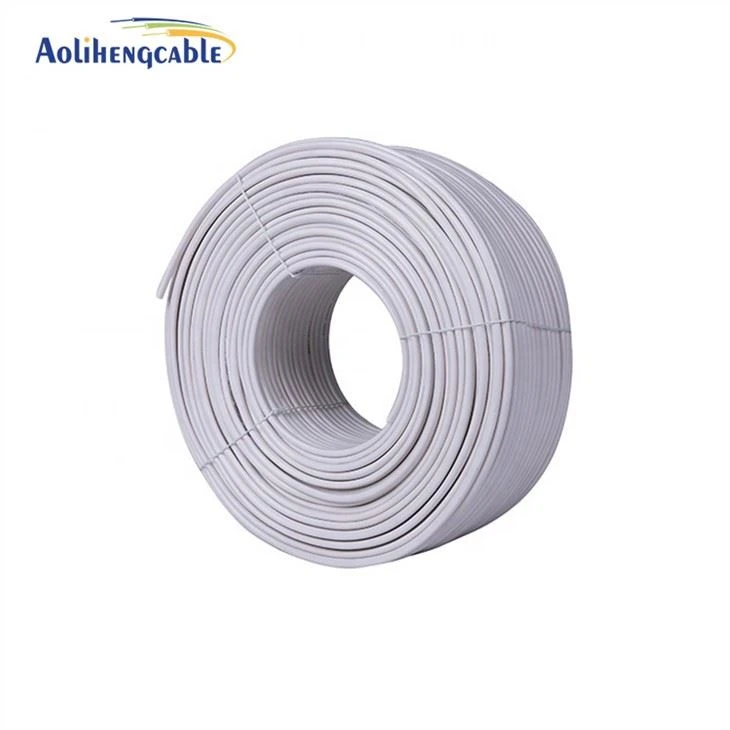

• Schaumdielektrische Koaxialdrähte: Aufgrund ihrer geringen Dämpfung, ihres hohen VOP und ihrer Flexibilität werden schaumdielektrische Koaxialdrähte häufig in Anwendungen verwendet, die eine Signalübertragung über große Entfernungen oder einen Hochfrequenzbetrieb erfordern, wie zRg6-KoaxialkabelUndRG11-Koaxialkabelfür Kabelfernsehen, Breitband-Internet und drahtlose Kommunikationssysteme. Sie sind auch eine beliebte Wahl für Innenanwendungen, bei denen Flexibilität und einfache Installation wichtig sind, beispielsweise in Home-Entertainment-Systemen und Büronetzwerken.

• Koaxialdrähte mit massivem Dielektrikum: Koaxialdrähte mit massivem Dielektrikum werden häufig in Anwendungen verwendet, bei denen Haltbarkeit, Feuchtigkeitsbeständigkeit und physikalische Festigkeit erforderlich sind, beispielsweise in industriellen Umgebungen, bei Installationen im Freien und bei militärischen Anwendungen.RG59-Koaxialkabelist ein gängiges Beispiel für ein Kabel mit festem Dielektrikum, das für CCTV-Systeme und andere Niederfrequenzanwendungen verwendet wird.

Abschluss

Zusammenfassend lässt sich sagen, dass Schaum-Dielektrikum- und Feststoff-Dielektrikum-Koaxialdrähte jeweils ihre eigenen Vor- und Nachteile haben und die Wahl zwischen ihnen von den spezifischen Anforderungen der Anwendung abhängt. Schaumstoff-Dielektrikum-Kabel bieten überlegene elektrische Leistung, Flexibilität und Leichtbauweise und sind daher ideal für Hochfrequenz- und Langstreckenanwendungen. Kabel mit festem Dielektrikum hingegen bieten eine höhere Haltbarkeit, Feuchtigkeitsbeständigkeit und physikalische Festigkeit und eignen sich daher für raue Umgebungen und Anwendungen, bei denen Zuverlässigkeit von entscheidender Bedeutung ist.

Als Lieferant von Koaxialkabeln weiß ich, wie wichtig es ist, das richtige Kabel für Ihre Anforderungen auszuwählen. Ganz gleich, ob Sie ein leistungsstarkes Schaumdielektrikum-Kabel für Ihr Breitbandnetzwerk oder ein robustes Festkörper-Dielektrikum-Kabel für Ihre Industrieanwendung suchen, ich kann Ihnen dabei helfen, die perfekte Lösung zu finden. Wenn Sie Fragen haben oder Hilfe bei der Auswahl Ihres Koaxialkabels benötigen, zögern Sie bitte nicht, mich zu kontaktieren. Ich bin hier, um Ihnen zu helfen, eine fundierte Entscheidung zu treffen und den Erfolg Ihres Projekts sicherzustellen.

Referenzen

• Pozar, DM (2011). Mikrowellentechnik (4. Aufl.). Wiley.
• Johnson, HW, & Graham, M. (2003). Hochgeschwindigkeits-Signalausbreitung: Advanced Black Magic. Prentice Hall.
